1. Normes de fabrication et conformité dimensionnelle
Le collecteur PEX Ifan Brass est conçu en fonction des spécifications internes qui s'alignent sur les principales pratiques de fabrication internationales telles que l'ISO 9001 et les références de géométrie des composants d'ISO 21003 et ASTM F877. La cohérence dimensionnelle est maintenue tout au long de la production pour assurer un espacement précis des ports de sortie, des performances de montage stables et une intégration sans fuite avec les raccords PEX. Chaque collecteur est vérifié par rapport aux tolérances définies pour la distance du centre de la branche, la profondeur d'engagement du fil et le diamètre du canal d'écoulement. Chaque configuration varie du port 2- vers 12- Port Manifolds-est-est-ce que la précision est à la précision pour assurer une interface mécanique uniforme avec les tuyaux et les raccords PEX.
2. Composition du matériau en laiton et contrôle de l'intégrité
Tous les collecteurs IFAN sont fabriqués à partir de laiton CW617N, un alliage de plomb optimisé pour les applications de plomberie et certifié sous EN 12165. Chaque lot de laiton est analysé spectrographiquement pour garantir des proportions correctes de cuivre, de zinc et de plomb, évitant la contamination ou la distribution d'alloyage non uniforme. Les barres brutes subissent une forge ou une extrusion à chaud, suivie d'un refroidissement contrôlé et d'un usinage CNC. L'intégrité du laiton est vérifiée par analyse de la microstructure et test de résistance à la traction. Les variétés finis sont résistantes à la dézincification et à la fissuration du stress, répondant aux exigences pour une utilisation à long terme dans les systèmes d'eau chauffés et ambiants.
3. Structure multi-port et conception de canal de flux interne
La conception structurelle des collecteurs PEX en laiton IFAN comprend une chambre horizontale principale avec plusieurs prises verticales, conçues pour maintenir une distribution hydraulique équilibrée. Les chemins d'écoulement internes sont usinés pour minimiser la turbulence et la chute de pression. L'alésage principal et les branches sont calculés sur la base des règles de dimensionnement des tuyaux pour garantir une allocation de débit proportionnelle. L'espacement des ports adhère aux distances de connexion standardisées pour la compatibilité avec les connecteurs de type appuyant, push-ats ou compression. Les connexions finales sont disponibles sous des formes filetées masculines ou féminines, selon les exigences d'installation. Les fils de sortie sont conformes aux normes BSP ou NPT, selon les spécifications du marché.
4. Traitement en surface et mesures de résistance à la corrosion
Pour améliorer la résistance à la corrosion et l'esthétique, les variétés subissent de multiples traitements de surface. Ceux-ci incluent le dégraissement, le décapage d'acide et la passivation, suivis d'un nickel ou d'un placage chromé en option. Ces revêtements offrent une protection supplémentaire contre l'oxydation, la décoloration et l'accumulation de minéraux. La finition de surface est testée pour l'adhésion, l'épaisseur et la résistance à l'exposition environnementale. Les inspections visuelles sous grossissement détectent toute piqûre, rugosité ou porosité de surface. Les surfaces plaquées répondent aux normes EN ISO 4520 pour l'épaisseur de placage et les performances dans les systèmes de plomberie.
5. Intégration de la valve et interfaces d'étanchéité

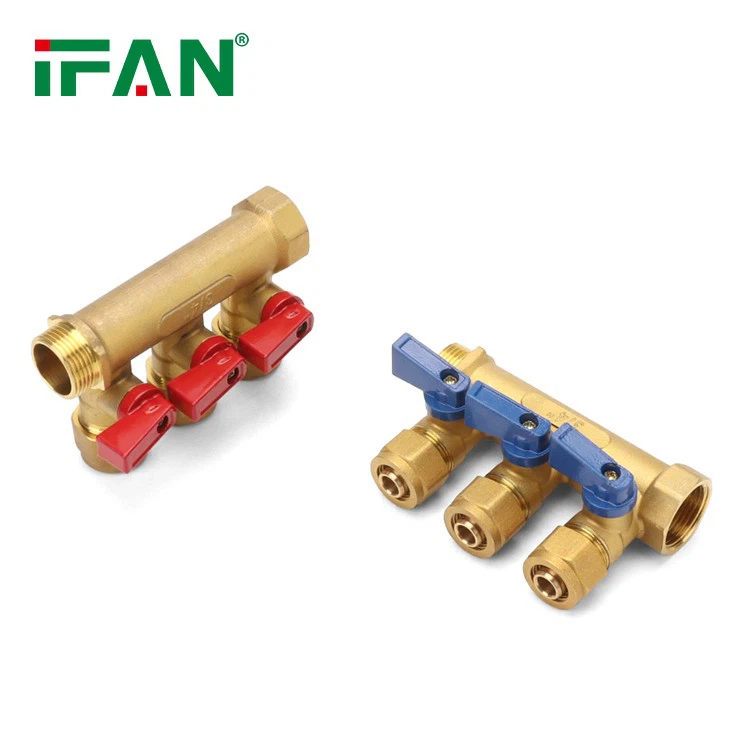

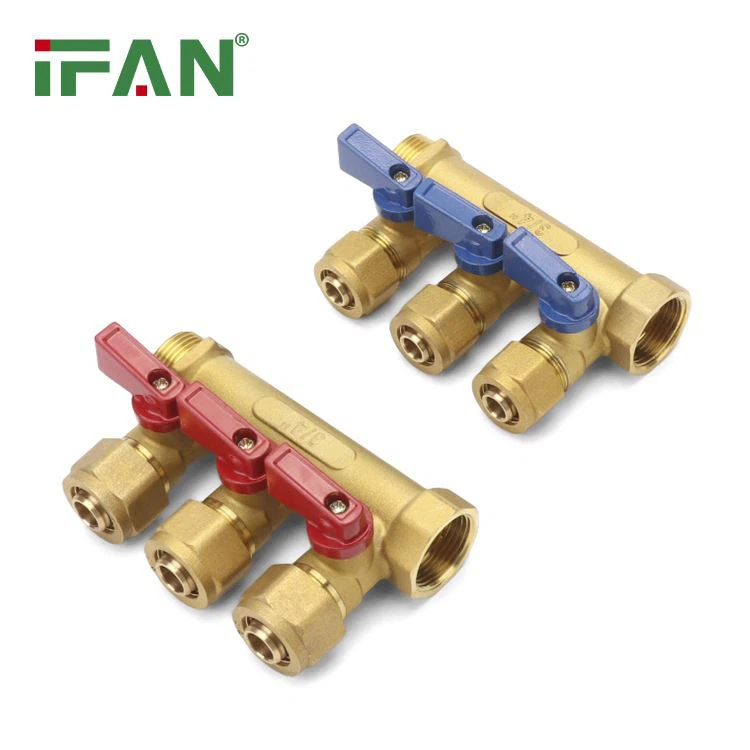

Certains modèles de collecteur IFAN sont livrés avec des vannes d'arrêt en laiton intégrées à chaque port de sortie. Ces vannes sont équipées de joints toriques ou de joints PTFE et sont actionnés par des poignées de virage en quarts. Les corps de soupape sont forgés avec le collecteur ou attachés par durellerie de précision et du scellant. Les interfaces d'étanchéité sont usinées à des tolérances étroites et vérifiées pour la concentricité afin d'assurer un alignement optimal avec les joints toriques. Les vannes sont testées en usine pour une résistance au couple et une fermeture sans fuite. Les chemins d'écoulement à l'intérieur des composants de la vanne sont alignés pour maintenir la géométrie complète de l'alésage, réduisant les perturbations de l'écoulement.
6. Qualité du thread et précision de connexion
Chaque prise de collecteur et filetage d'entrée est coupé à l'aide d'outils de filetage CNC, avec une mesure automatisée de la hauteur, de la hauteur de la crête et du diamètre mineur. Les fils sont conformes aux normes ISO 228, ISO 7\/1 ou ANSI \/ ASME B1.20.1 en fonction des spécifications régionales du client. Les jauges de thread et les luminaires GO \/ no-go sont utilisés lors de l'inspection en cours. Un assemblage de test lubrifié simule le couple de connexion réel pour valider l'intégrité d'étanchéité. Une attention particulière est accordée à l'angle de démarrage du filetage et à la finition de surface, à la fois critique pour l'engagement serré et le scellement lorsqu'il est utilisé avec du ruban adhésif en téflon ou du scellant en filetage.
7. Test de performance des fuites et de la pression
Chaque collecteur PEX en laiton Ifan subit des tests hydrostatiques pour assurer la résistance à la pression interne et à la contrainte externe. Les variétés sont scellés et sous pression à 1,5 fois leur pression de travail nominale, 15 bar pour confirmer aucune fuite des joints, des ports ou des capuchons finaux. En plus des tests statiques, des échantillons sélectionnés sont soumis à un cycle thermique entre 5 degrés et 95 degrés pour évaluer le comportement de l'expansion et de la contraction. Des tests de longue durée sous pression constante sont utilisés pour simuler le vieillissement. Tous les tests de pression sont enregistrés et enregistrés numériquement pour la traçabilité.
8. Vérification de cohérence dimensionnelle et structurelle
La vérification dimensionnelle de chaque collecteur est effectuée avec des systèmes de mesure optique automatisés et des étriers manuels. L'espacement des ports, l'alignement des trous de montage, les positions de filetage et les diamètres d'alésage sont vérifiés et comparés aux dessins d'ingénierie. Chaque lot de production comprend une inspection de première article (FAI) avec des mesures détaillées, ainsi que des vérifications ponctuelles en ligne pendant l'assemblage. Ces étapes de qualité garantissent que le corps du collecteur reste cohérent géométriquement, particulièrement important pour les installations impliquant plusieurs collecteurs dans des configurations parallèles ou empilées.
9. Normes de propreté et d'emballage de l'assemblage
Après l'usinage et les tests de pression, les variétés sont nettoyés par ultrasons pour éliminer les huiles, les copeaux et les résidus de surface. Les composants nettoyés sont séchés et inspectés visuellement sous la lumière blanche pour la contamination ou les dommages. Chaque unité est ensuite emballée dans des sacs PE ou des plateaux thermoformés pour prévenir le contact métal-métal pendant l'expédition. Les étiquettes d'emballage comprennent des codes à barres, des identifiants de modèle et des numéros de lots de production. L'ensemble du processus d'emballage est conçu pour répondre aux protocoles d'intégrité de la chaîne d'approvisionnement ISO 22301 et pour préserver la propreté pour les applications hygiéniques.
10. Systèmes de traçabilité, de documentation et de conformité
Chaque collecteur PEX en laiton Ifan se voit attribuer un numéro de lot qui remonte à son enregistrement de production, y compris la source de matières premières, les paramètres d'usinage, les résultats d'inspection et l'historique des tests. Tous les composants sont codés à barres pour le suivi numérique. Les certificats de conformité (COC) sont disponibles sur demande et respectent les critères d'enregistrement CE ou WRAS, selon la destination. Des audits de qualité interne sont effectués mensuellement pour vérifier que les contrôles de processus restent efficaces et conformes aux procédures de production documentées d'IFAN. Des initiatives d'amélioration continue sont en place pour surveiller les tendances des défauts et réduire la variabilité du processus.
Conclusion: Contrôle de précision dans la fabrication du collecteur en laiton
Le collecteur PEX en laiton Ifan est le résultat d'une ingénierie détaillée, de matières premières de haute qualité et de tests en ligne rigoureux. De la coupe du fil et de l'intégration de la valve au traitement de surface et à l'évaluation de la pression, chaque étape est contrôlée pour assurer la précision dimensionnelle et la stabilité hydraulique. Conçu pour la compatibilité avec les systèmes de plomberie PEX, le collecteur offre une intégrité mécanique et matérielle conforme aux attentes de qualité professionnelle et à la conformité internationale. Le processus de production traçable et testé derrière chaque collecteur IFAN assure la qualité et la confiance reproductibles dans les performances techniques.
