Outil rond Pex Pipe

Informations sur le produit:

Cet outil rond Pex Pipe est un outil pratique pour les tuyaux PEX en aluminium-plastique. Il joue principalement le rôle d’arrondi de la buse lorsque le tuyau aluminium-plastique est connecté.

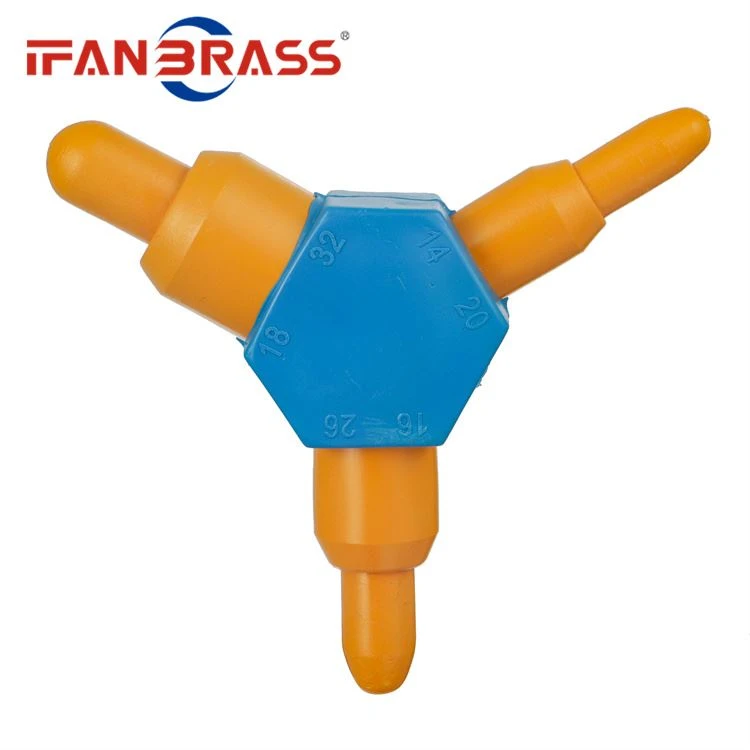

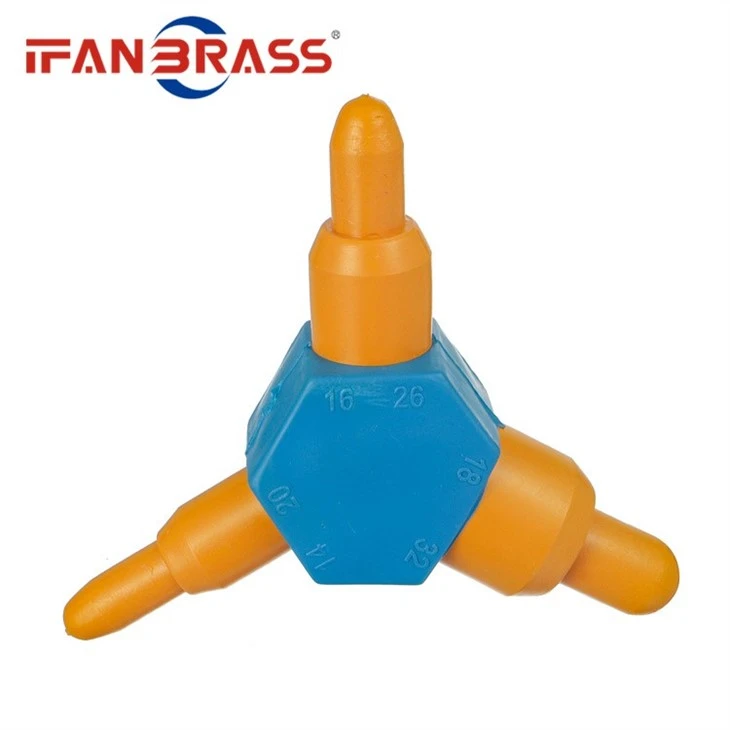

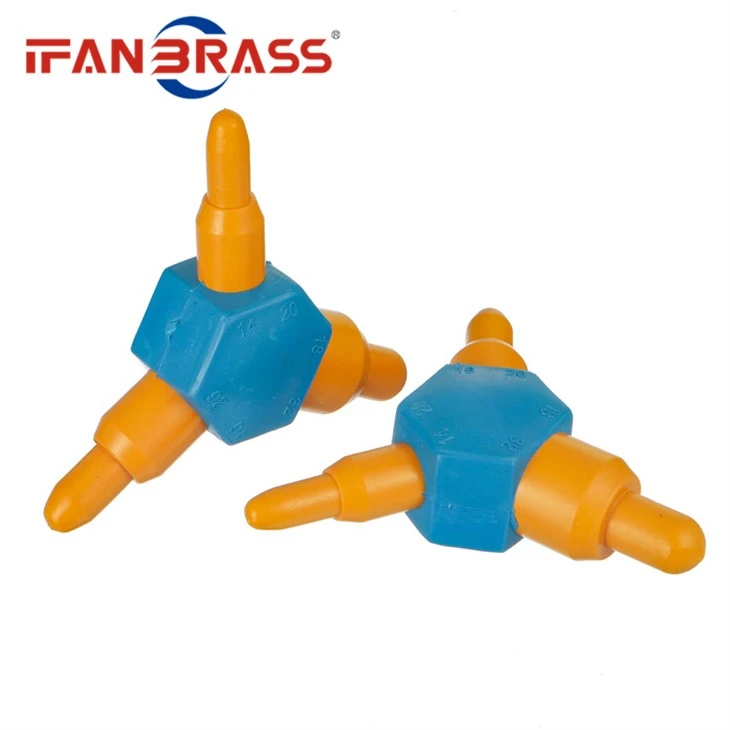

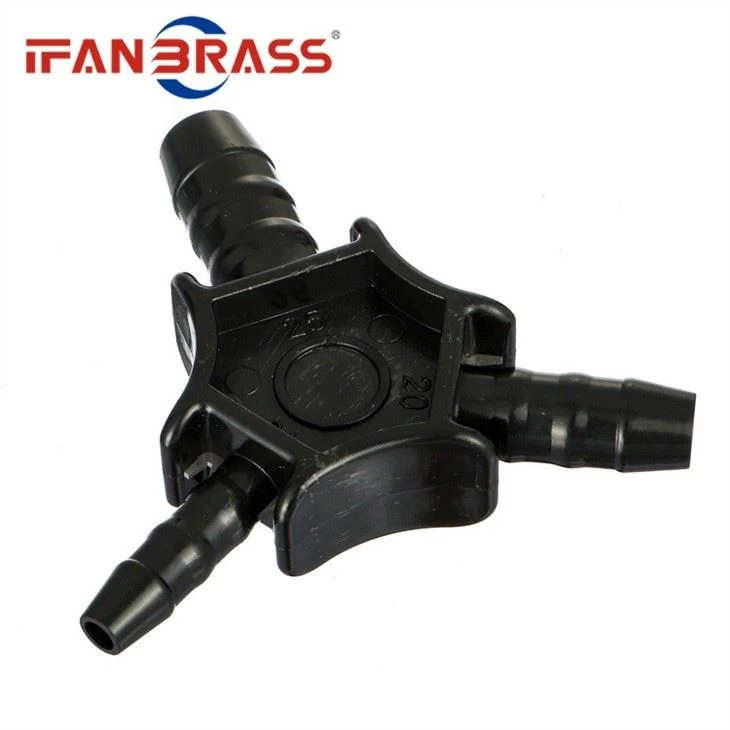

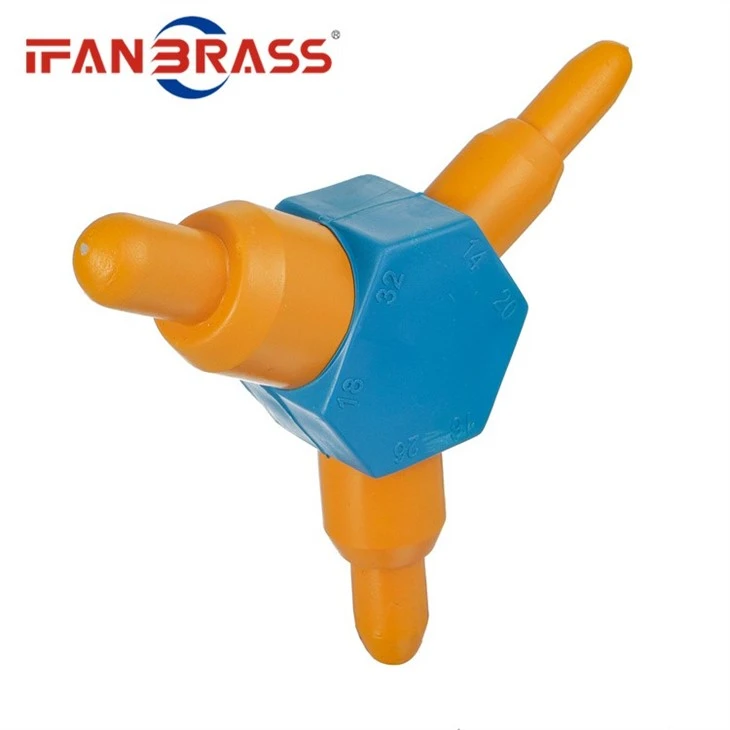

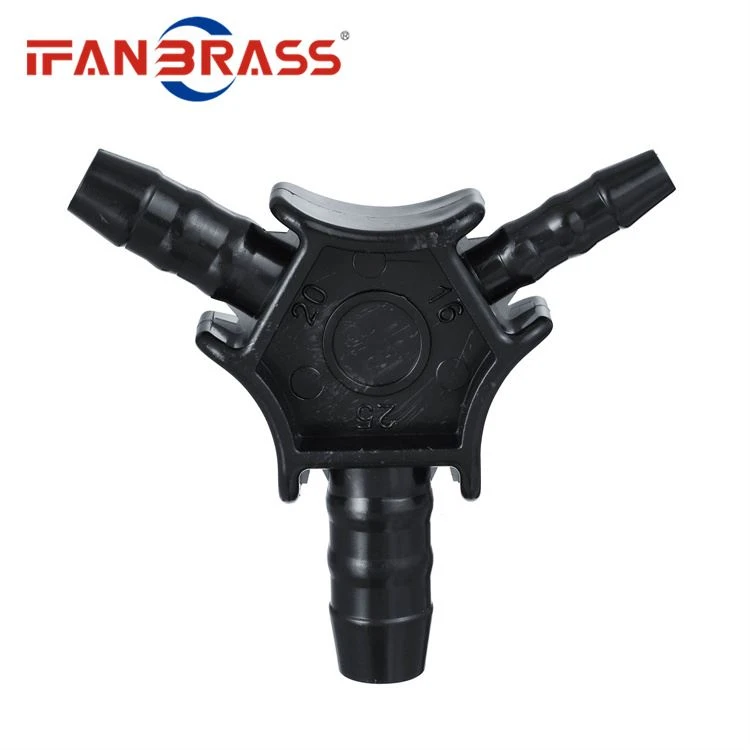

L’outil rond Pex Pipe a deux styles de couleurs différentes, l’un est noir, l’autre est un corps triangulaire jaune avec un centre bleu.

Taille du produit:

Comment utiliser l’expanseur?

L’expanseur de tube est également appelé expanseur de tube, qui est une sorte de dilatation de la buse en forme de bouche de cloche pour la connexion de joint fileté, ou expansion de l’une des buses dans une forme cylindrique pour la connexion entre le tuyau et le tuyau, de sorte que les deux tuyaux sont insérés. Outils pour faciliter le brasage.

Lorsqu’il est utilisé, placez le tuyau en cuivre dans le trou de fixation du diamètre du tuyau correspondant, serrez l’écrou de fixation sur le luminaire et serrez le tuyau en cuivre. Lors de l’expansion de la bouche de la cloche, la hauteur de la buse doit être 1/3 plus élevée que l’hypoténuse. Vissez le cône d’expansion sur la vis et fixez-le des deux côtés du luminaire avec le cadre d’étrave. Serrez lentement la vis de sorte que le cône soit poussé dans le tuyau et la buse est agrandie jusqu’à ce qu’elle se dilate en forme de trompette.

Remarque: Lorsque la tête du cône pénètre dans la buse, n’utilisez pas de force excessive et retournez-la pendant un demi-tour après chaque tour. Répétez cette opération pour éviter les fissures dans la bouche de la cloche.

Lors de l’expansion du tuyau, recuit d’abord l’extrémité évasée du tuyau en cuivre et aplatissez-le avec une lime, puis placez le tuyau en cuivre dans un luminaire du diamètre du tuyau correspondant, serrez l’écrou de fixation sur le luminaire et serrez fermement le tuyau en cuivre.

Lors de l’expansion de la bouche de la cloche, la buse doit être plus haute que la surface du luminaire et sa hauteur est légèrement supérieure à la longueur du bord biseauté du trou de serrage. La tête du cône et le centre du tube de cuivre sont en même ligne droite, puis tournez la poignée de la vis de pressage dans le sens des aiguilles d’une montre pour faire la tête du cône contre la bouche du tuyau, serrez la vis uniformément et lentement, faites pivoter la tête du cône vers le bas 3/4 tour, puis retournez-la 1/4 cercle. Faites-le à plusieurs reprises, en élargissant progressivement la bouche du tube dans une bouche de cloche. Veillez à ne pas utiliser une force excessive lors du serrage de la vis pour éviter de fissurer la paroi latérale du tuyau en cuivre. Lorsque vous élargissez la bouche de la cloche, vous pouvez appliquer un peu d’huile réfrigérante sur la tête du cône pour faciliter l’expansion et la lubrification. La bouche finale de la cloche élargie doit être ronde, lisse et exempte de fissures.

Lors de l’expansion de l’ouverture en forme de tasse, la pince doit toujours serrer fermement le tube de cuivre, sinon le tube de cuivre se desserrera facilement et reculera lors de l’expansion, ce qui entraînera une profondeur insuffisante de l’ouverture en forme de tasse. La hauteur de la buse exposée à la surface du luminaire doit être supérieure de 1 à 3 mm au diamètre du tuyau. La série de têtes d’expansion associées à l’expanseur de tube a été formée pour la profondeur d’expansion et l’espace de différents diamètres de tubes. Généralement, la longueur d’extension du diamètre du tube inférieure à 10 mm est d’environ 6-10 mm et l’écart est de 0,06 ~ O. 10 mm. Lors de l’expansion de la bouche, il suffit de fixer la tête d’expansion correspondant au diamètre du tuyau sur la vis de pression supérieure du cadre de l’arche, puis de fixer le cadre de l’arche et de serrer lentement la vis. La méthode de fonctionnement spécifique est la même que lors de l’expansion de la bouche de la cloche.
